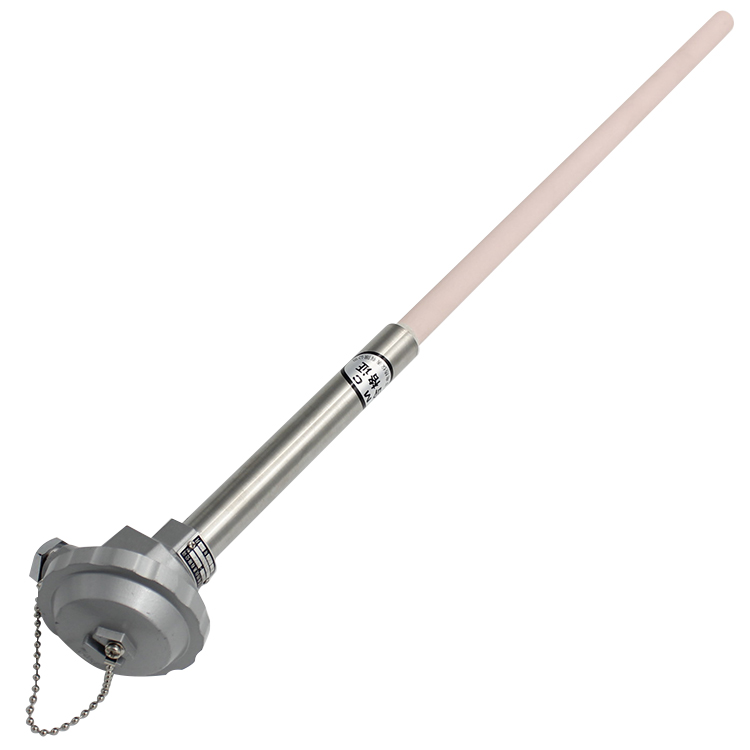

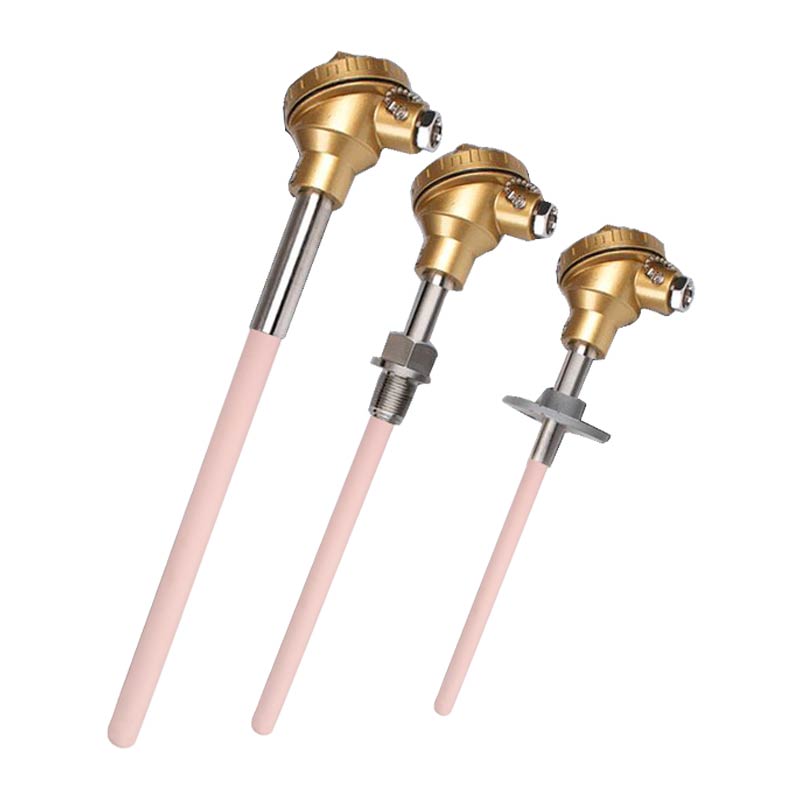

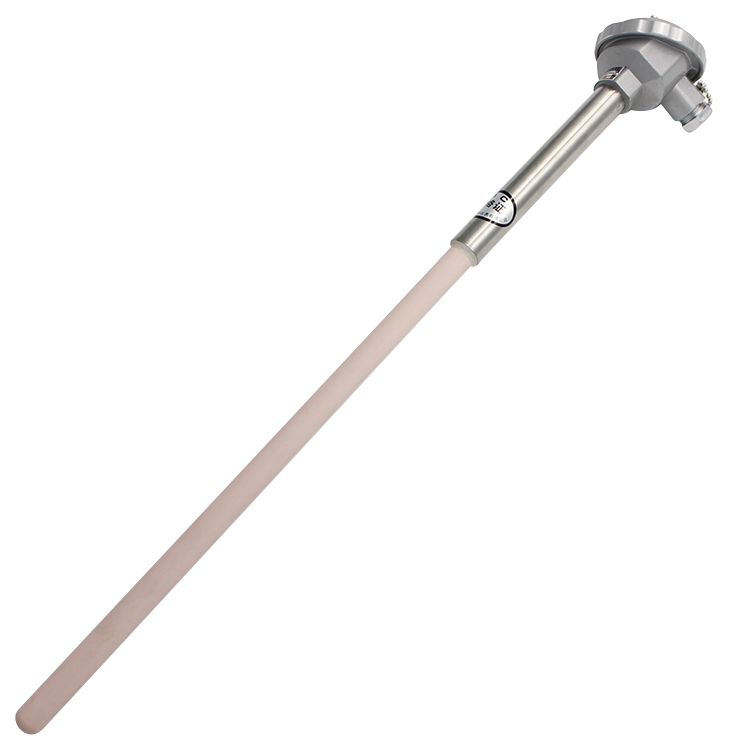

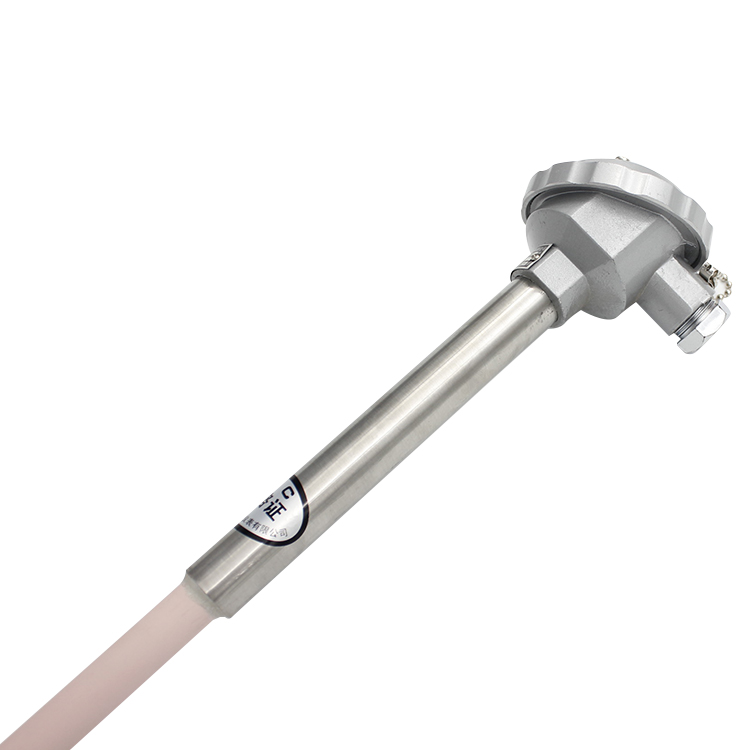

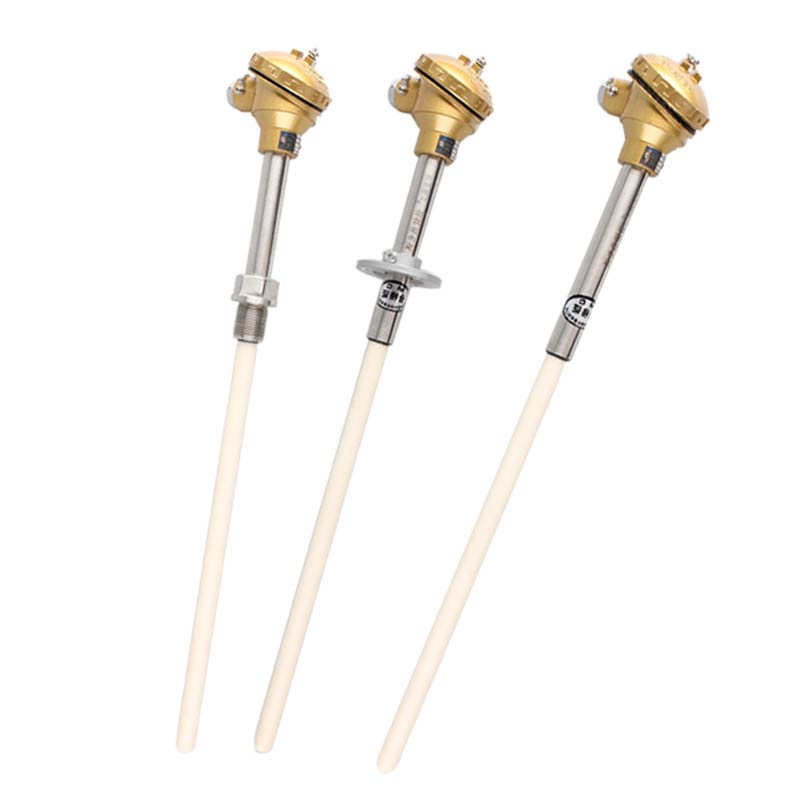

High Temperature Thermocouple S/R/B Platinum Rhodium Thermocouple with Corundum Tube

Platinum Rhodium Thermocouple is a high-precision temperature measuring device that consists of two wires – platinum and rhodium.

Kategori: Märka:

Beskrivning

High Temperature Thermocouple S/R/B Platinum Rhodium Thermocouple with Corundum Tube
Produktbeskrivning

A Platinum Rhodium Thermocouple is a temperature-measuring device consisting of two dissimilar conductors that contact each other at one or more spots. Den producerar en spänning när temperaturen på en av punkterna skiljer sig från referenstemperaturen i andra delar av kretsen. Termoelement är en mycket använd typ av temperatursensor för mätning och kontroll, och kan även omvandla en temperaturgradient till elektricitet. Kommersiella termoelement är billiga, utbytbar, levereras med standardkontakter, and can measure a wide range of temperatures. In contrast to most other methods of temperature measurement, thermocouples are self powered and require no external form of excitation.

Specification of pt-rh thermocouple1) S/B/R type pt-rh thermocouple 2).wire diameter: 0.3 mm, 0.4 mm, 0.5 mm3).längd:can be customized as for customer’s requirement4).measuring range:0-1600 C5).fixed device:screw thread/flange6).terminal box: water-proof type, splash-proof type, anti-explosion type, connector typeTechnical Parameters of pt-rh thermocouple1).material: PtRh10-Pt, PtRh30-PrRh6, PtRh13-Pt2).use temperature:0-1300,0-16003).max temperature: 1800°C4).experiment temperature: 0-1600°C5).thermal response Time:≤120 s
Conductor
material
Tråd
Calibration
Accuracy
Class
Class
Accuracy
Temperaturvariation(℃)
Accuracy
Temperaturvariation(℃)
Ni Cr-Ni Si
K
1.5
or
0.4%t
-40-1000
2.5
or
0.75%t
-40-1000
Ni Cr Si-Ni Si
E
-40-1100
-40-1200
NiCr-Konstantan
N
-40-800
-40-800
Fe-Konstantan
J
-40-750
-40-750
Cu-Konstantan
T
1 or 0.4%t
-40-350
1.5 or 0.75%t
-40-350
Pt Rh 10-Pt
S
1 or 1+t-1100×0.003
0-1600
1.5
or
0.25%t
0-1600
PtRh 13-Pt
R
0-1600
Pt Rh30-PtRh 6
B
600-1700
Specifikation
Produktnamn
Platina rodium termoelement
Typ
S/R/B
Material
99% högtemperatur korundrör, Eller GH3039 högtemperatur legeringsrör eller SIC skyddsrör
Rostfritt stålrör
OD φ22mm
Keramiskt rör
OD φ16mm
Tråd diameter
0.3mm, 0.4mm,0.5mm.
Platinum Rhodium Thermocouple
Keramiskt rör OD
Total length
Immersion length
Anslutningsrör OD
Kopplingsrörets längd
Tråd diameter
16MM
300MM
150MM
22MM
150MM
0.3MM
16MM
400MM
250MM
22MM
150MM
0.3MM
16MM
500MM
350MM
22MM
150MM
0.3MM
16MM
600MM
450MM
22MM
150MM
0.3MM
16MM
700MM
550MM
22MM
150MM
0.3MM
16MM
800MM
650MM
22MM
150MM
0.3MM
16MM
900MM
750MM
22MM
150MM
0.3MM
16MM
1000MM
850MM
22MM
150MM
0.3MM
Platinum Rhodium Thermocouple
Detaljer Bilder
Platinum Rhodium Thermocouple
installations instruktioner
Platinum Rhodium Thermocouple
Förpackning&Frakt
Platinum Rhodium Thermocouple
Företagsintroduktion
Platinum Rhodium Thermocouple
Platinum Rhodium Thermocouple
