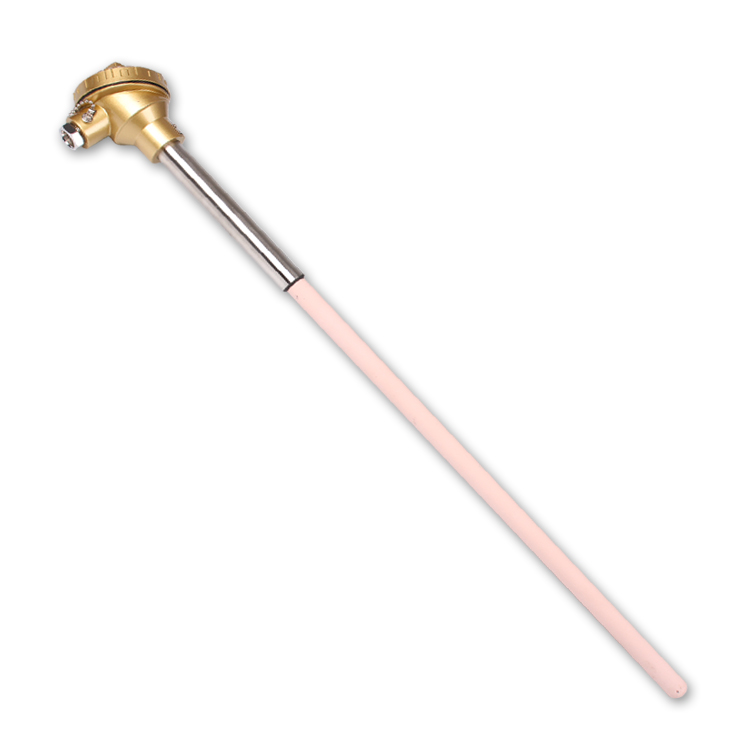

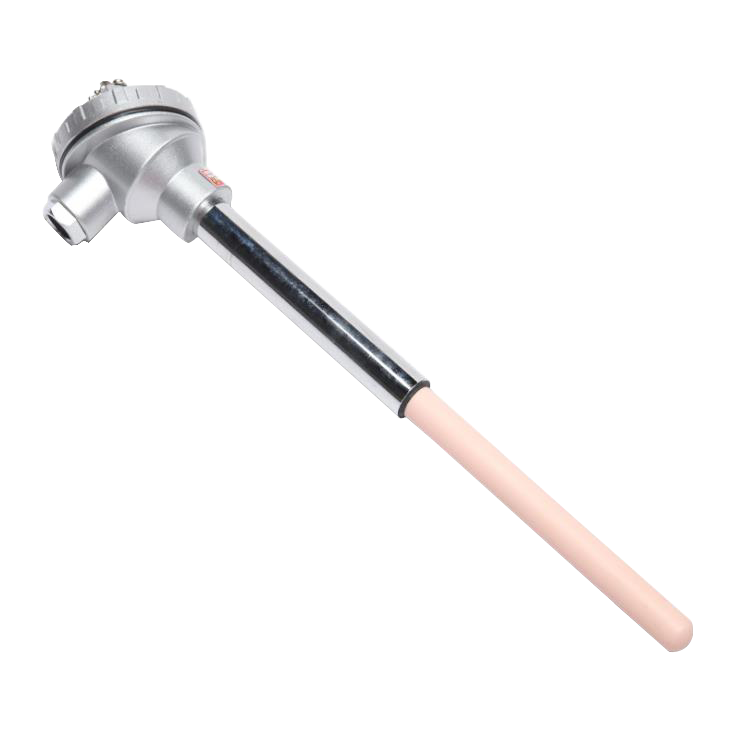

0-1600 S type thermocouple with ceramic protecting tube for monocrystal furnace
S type thermocouple with ceramic is a temperature measurement device that uses a ceramic protection tube to shield the thermocouple.
Descrição
0-1600 S type thermocouple with ceramic protecting tube for monocrystal furnace
Descrição do produto
Platinum-rhodium 10-Platinum thermocouple (S-type thermocouple) is a precious metal thermocouple. Double wire diameter is 0.5mm, allowable deviation -0.015milímetros, the nominal chemical composition of the positive pole (SP) is platinum-rhodium alloy, which contains rhodium 10%, platinum is 90%, negative pole (SN) is pure platinum, so commonly known as single platinum-rhodium thermocouple.
Themaximum long-term service temperature of the thermocouple is 1300℃, and the maximum short-term service temperature is 1600℃.

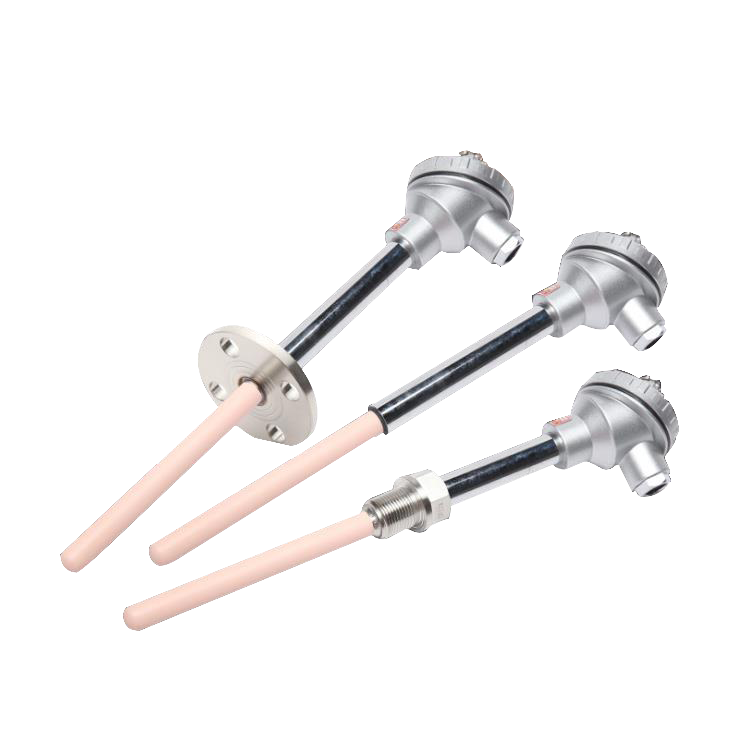

Especificação do termopar pt-rh1) S type pt-rh thermocouple 2).diâmetro do fio: 0.3 milímetros, 0.4 milímetros, 0.5 mm3).comprimento:can be customized as for customer’s requirement4).measuring range:0-1600 C5).fixed device:screw thread/flange6).terminal box: water-proof type, splash-proof type, anti-explosion type, connector typeS type thermocouples featuresS type thermocouple has the advantages of the highest accuracy, a melhor estabilidade, ampla área de medição de temperatura e longa vida útil nas séries de termopares. Possui boas propriedades físicas e químicas, estabilidade do potencial termoelétrico e resistência à oxidação em alta temperatura, adequado para oxidação e atmosfera inerte.
Especificação
Nome do Produto | S type thermocouple with ceramic |
Tipo | S/R/B |
Material | 99% tubo de corindo de alta temperatura, Ou tubo de liga de alta temperatura GH3039 ou tubo de proteção SIC |
Tubo de aço inoxidável | DE φ22mm |
Tubo cerâmico | DE φ16mm |
Diâmetro do fio | 0.3milímetros, 0.4milímetros,0.5milímetros. |
Tubo cerâmico OD | Comprimento total | Comprimento de imersão | OD do tubo conector | Comprimento do tubo conector | Diâmetro do fio |
16MILÍMETROS | 300MILÍMETROS | 150MILÍMETROS | 22MILÍMETROS | 150MILÍMETROS | 0.3MILÍMETROS |
16MILÍMETROS | 400MILÍMETROS | 250MILÍMETROS | 22MILÍMETROS | 150MILÍMETROS | 0.3MILÍMETROS |
16MILÍMETROS | 500MILÍMETROS | 350MILÍMETROS | 22MILÍMETROS | 150MILÍMETROS | 0.3MILÍMETROS |
16MILÍMETROS | 600MILÍMETROS | 450MILÍMETROS | 22MILÍMETROS | 150MILÍMETROS | 0.3MILÍMETROS |
16MILÍMETROS | 700MILÍMETROS | 550MILÍMETROS | 22MILÍMETROS | 150MILÍMETROS | 0.3MILÍMETROS |
16MILÍMETROS | 800MILÍMETROS | 650MILÍMETROS | 22MILÍMETROS | 150MILÍMETROS | 0.3MILÍMETROS |
16MILÍMETROS | 900MILÍMETROS | 750MILÍMETROS | 22MILÍMETROS | 150MILÍMETROS | 0.3MILÍMETROS |
16MILÍMETROS | 1000MILÍMETROS | 850MILÍMETROS | 22MILÍMETROS | 150MILÍMETROS | 0.3MILÍMETROS |
Conductor material | Wire Calibration | Precisão | |||
Class | Class | ||||
Precisão | Faixa de temperatura(℃) | Precisão | Faixa de temperatura(℃) | ||
Ni Cr-Ni Si | K | 1.5 or 0.4%t | -40-1000 | 2.5 or 0.75%t | -40-1000 |
Ni Cr Si-Ni Si | E | -40-1100 | -40-1200 | ||
NiCr-Konstantan | N | -40-800 | -40-800 | ||
Fe-Konstantan | J. | -40-750 | -40-750 | ||
Cu-Konstantan | T | 1 or 0.4%t | -40-350 | 1.5 or 0.75%t | -40-350 |
Pt Rh 10-Pt | S | 1 or 1+t-1100×0.003 | 0-1600 | 1.5 or 0.25%t | 0-1600 |
PtRh 13-Pt | R | 0-1600 | |||
Pt Rh30-PtRh 6 | B | 600-1700 |
