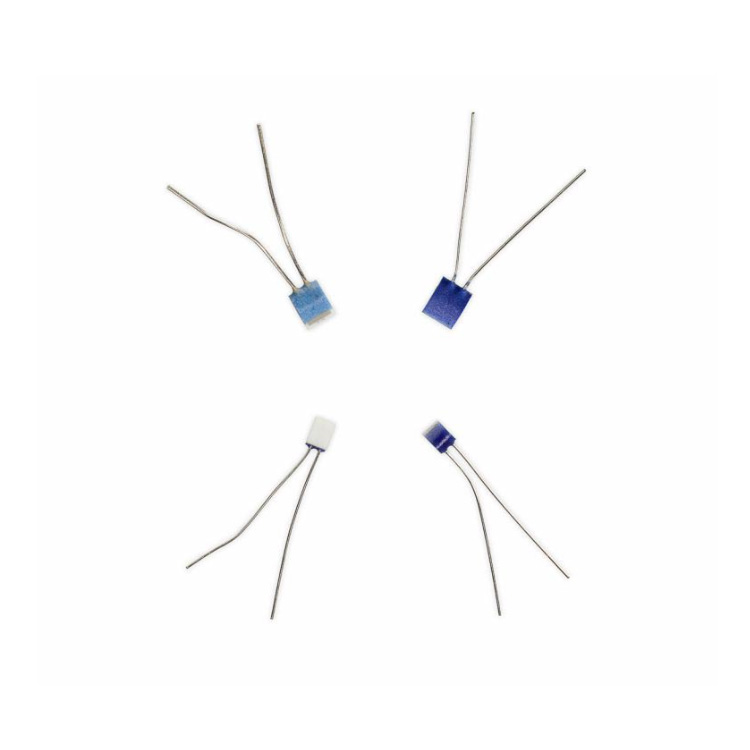

Heraeus High Accuracy Thin Film Element Class A PT100 For RTD Sensor

High Accuracy Thin Film Element is a temperature sensor that uses a thin metal layer deposited on a substrate.


Categoria: Marcação:

Descrição

Heraeus High Accuracy Thin Film Element Class A PT100 For RTD Sensor
Descrição do produto

O chip de resistência térmica de platina de filme fino é um produto do desenvolvimento de um sensor de temperatura que marcou época. Usando os métodos de alta tecnologia mais avançados, como revestimento por spray a laser, microfotografia e impressão litográfica. O valor da resistência é ajustado no modo de corte digital, fornecendo assim a resistência mais precisa

Descrição técnica
● Product performance meets the standards of IEC751-1995 and JIS1604,●Temperature coefficient R100/R0=1.3851.● After strictly picking up and indicating the exact value of each element at 0 centigrade.● Film Pt thermal resistance element with ceramic and platinum specially made to maintain excellent stability under high temperature, adequado para uso no -70 Temperatura C ~ 6OO. O filme de platina respinga na superfície da cerâmica por laser, thus the thin film platinum thermistor element has good anti vibration and anti shock properties.● The surface of the film is covered with ceramics, para que o elemento possa suportar alta tensão e tenha um bom isolamento.
Elemento de filme fino de alta precisão

Características:

1.com resposta térmica rápida, reducing dynamic error.2.small diameter, no limit on length.3.high measuring accuracy4.imported film resistor with high reliability and stability

Especificação
●Coeficiente de temperatura: TCR=3850 ppm/K
●Faixa de temperatura: Grau B: -70 C -600 C Classe A: -50 C, -300, 1/3DE: 0—150 grau C
●Fio: fio de níquel banhado a platina
●Especificação: SEU UM 60751 (em conformidade com IEC751)
●Tamanho: 2.3milímetros * 2.1mm x 0,9 mm (longo x largo x alto) comprimento da linha 10mm
●Estabilidade a longo prazo: O desvio R0 é menor que 0.04% (500 graus C, 1000 horas mais tarde)
●Grau anti-vibração: pelo menos 40g de aceleração (10-2000hertz)
●Resistência de isolamento: > 100M Ômega, 20 centígrado, > 2M Ômega, 500 C
●Grau de impacto: pelo menos 100g de aceleração (após onda 8,5mS)
●Coeficiente autotérmico: 0.4K / mW (0 C)
●Tempo de resposta: água @0,4m/s t0,5=0,05S t0,9=0,15S ar @2m/s t0,5=3,0S t0,9=10,0S
●Condições ambientais: só pode ser usado em ambiente seco quando desprotegido
● Corrente de medição: PT100 0.3- máximo 1 mA
Elemento de filme fino de alta precisão
Elemento de filme fino de alta precisão
Precisão
Erro de desvio
Resistência ao desvio(0 °C)
(a)(Ohm/Ohm/graus C)
1/3B
+/-(0.1+0.0017t)
+/-0.04 Ohm
0.003851+/-0.000004
A
+/-(0.15+0.002t)
+/-0.06 Ohm
0.003851+/-0.000005
B
+/-(0.3+0.005t)
+/-0.12 Ohm
0.003851+/-0.000012
2B
+/-(0.6+0.01t)
+/-0.25 Ohm
0.003851+/-0.000024
