Twoja linia do formowania wtryskowego znów nie działa. The grzejniki kasetowe in the manifold failed—third replacement this quarter. You check the fit: 0.005″ luz. You check the watt density: 85 W/in² in a stagnant air pocket. You check the voltage: running a 220V heater on 240V. None of these were flagged by the catalog supplier who sold you the replacements six weeks ago.
Cartridge heater failures are rarely random. In most industrial settings, they trace back to one of four preventable causes—and a supplier who didn’t ask the right questions before shipping your order. This guide breaks down each failure factor and explains how proper specification and custom manufacturing can extend heater life from months to years.

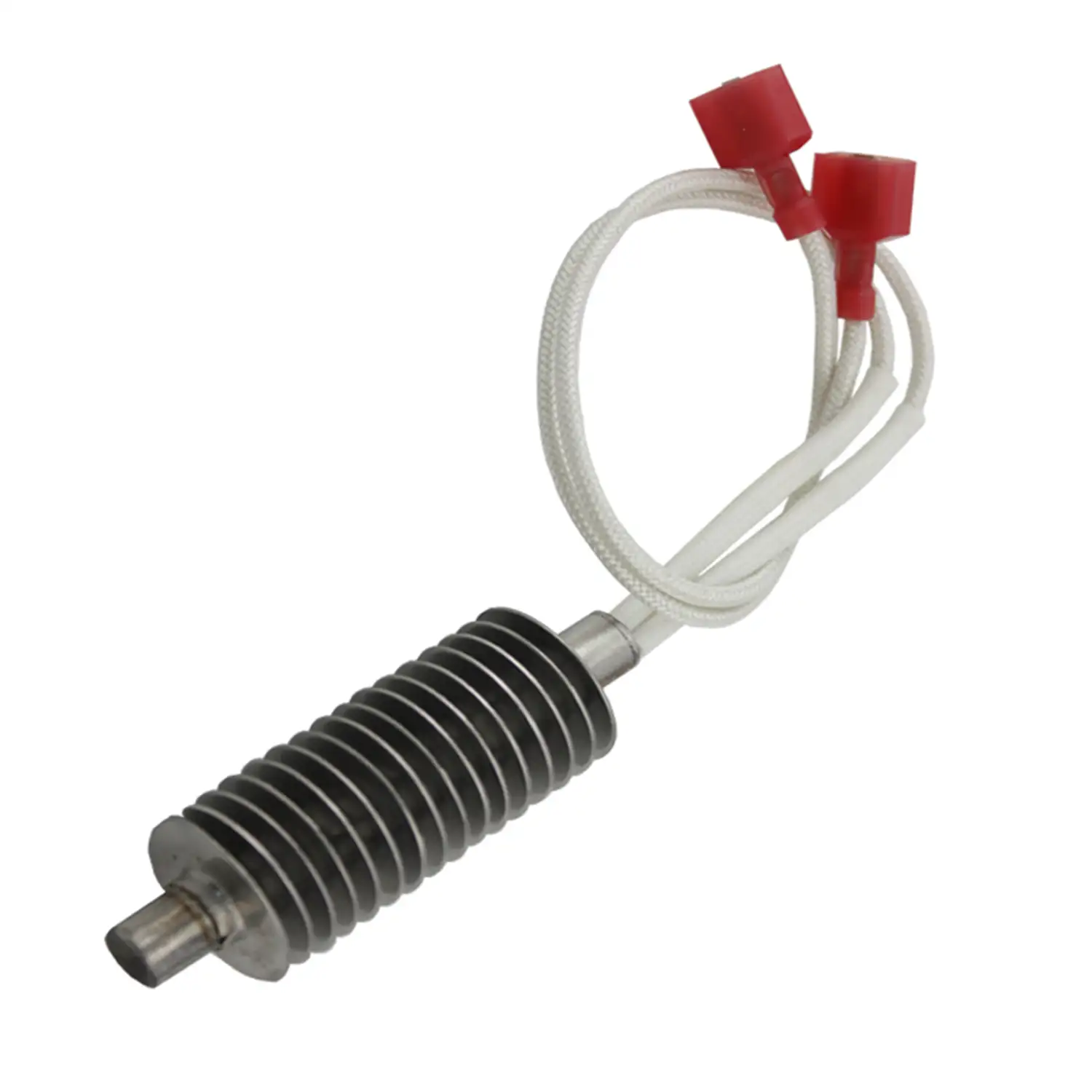

1. Why Cartridge Heaters Fail: The 4 Root Causes
Cartridge heaters operate under extreme conditions: high watt densities packed into tight bore diameters, often cycling between ambient and 800°F+ multiple times per shift. When they fail early, the cause almost always falls into one of these four categories:
- Loose bore fit. A gap larger than 0.002″ between the heater sheath and the bore wall creates an insulating air pocket. Heat cannot transfer efficiently. The sheath overheats. The resistance coil burns out.
- Excessive watt density. Running 80+ W/in² in a poorly conductive medium pushes the internal coil temperature past the oxidation threshold of the resistance wire.
- Mismatched voltage. A heater rated for 220V run at 240V draws 19% more power than designed—well past the safety margin of a high-density cartridge.
- Wrong sheath material for the environment. 304 stainless steel in a mildly acidic process environment corrodes within months. Incoloy would have lasted.
Each of these is preventable before production—if the manufacturer asks the right questions. Let’s walk through how to address each factor. (For a broader overview of heating element fundamentals, see our guide to the three main types of electric heating elements.)
2. Factor 1: Fit Tolerance—Why a 0.002″ Gap Destroys Your Cartridge Heater
Cartridge heaters transfer heat through direct contact with the bore wall. When a 0.500″ diameter heater is dropped into a 0.505″ bore, the 0.005″ air gap acts as thermal insulation—air has roughly 1/1,000th the thermal conductivity of steel. The heater sheath must run significantly hotter to push the same wattage through that gap, a wewnętrzna cewka oporowa pracuje znacznie powyżej swojej temperatury znamionowej.
Standardem branżowym dla grzejników kasetowych o dużej gęstości jest luz otworu wynoszący 0.002″ lub mniej. To wymaga:
- Precyzyjnie rozwiercony otwór o stałej średnicy na całej długości
- Grzejnik wyprodukowany z zachowaniem ścisłej tolerancji średnicy zewnętrznej (zazwyczaj ±0,002″ dla średnic poniżej 0,500″)
- Żadnych zadziorów, punktacja, lub zwężenie otworu, które powoduje nierówny kontakt
Jeśli Twoje zastosowanie wymaga niestandardowej średnicy — powiedzmy 0,437″ lub 11,5 mm — dostawca katalogowy z ograniczonym zakresem rozmiarów sprzeda Ci najbliższy rozmiar z magazynu i pozwoli Ci żyć z luką. Producent niestandardowych grzejników kasetowych może wyprodukować według dokładnego wymiaru otworu, łącznie ze średnicami metrycznymi dla sprzętu europejskiego, zapewniając 0,002″ pasuje od pierwszego dnia.
3. Factor 2: Gęstość w watach — dopasowanie mocy cieplnej do medium
Gęstość watów – waty na cal kwadratowy powierzchni osłony – to najbardziej błędnie określony parametr w grzejnikach kasetowych. Grzejnik przystosowany do 60 W/in² w ciasno dopasowanym stalowym otworze może być całkowicie bezpieczne. Ten sam grzejnik działający przy godz 40 W/in² w aluminiowym otworze z luźnym pasowaniem może zawieść w ciągu kilku tygodni.
Kluczowe zmienne określające bezpieczną gęstość watów:
- Materiał otworu. Stal lepiej przewodzi ciepło niż aluminium. Miedź jest lepsza od obu.
- Temperatura robocza. Wraz ze wzrostem temperatury otoczenia, bezpieczna gęstość watów spada. Grzejnik pracujący w temperaturze 400°F może ulec awarii w temperaturze 700°F.
- Jakość dopasowania. Mocne 0,001″ dopasowanie pozwala 15-20% wyższa gęstość watów niż luźna 0,004″ pasować.
- Cykl pracy. Ciągła praca jest trudniejsza dla elementu niż cykliczne włączanie/wyłączanie.
Według danych branżowych z analiza awarii grzałki kasetowej, Nadmierna gęstość mocy w stosunku do warunków zastosowania jest drugą najczęstszą przyczyną przedwczesnych awarii – zaraz po złym pasowaniu otworu. Producent posiadający wiedzę techniczną obliczy prawidłową gęstość watów dla konkretnego medium i temperatury roboczej, zamiast wysyłać zamówioną moc bez sprawdzania.
4. Factor 3: Materiał osłony — 304 SS, 316L, lub Incoloy?
Osłony grzejników kasetowych są zazwyczaj wykonane ze stali nierdzewnej, ale nie każda stal nierdzewna jest równa. Wybór materiału określa odporność na korozję, maksymalna temperatura robocza, i ogólną żywotność:
- 304 Stal nierdzewna. Nadaje się do czyszczenia, suchym środowisku do 1200°F. Ekonomiczny, ale wrażliwy na chlorki i łagodne kwasy.
- 316Stal nierdzewna. Dodaje molibden w celu zwiększenia odporności na korozję. Wymagane do przetwarzania żywności, sprzęt medyczny, oraz środowiska, w których występują środki czyszczące lub łagodne kwasy procesowe.
- Incoloy 800. Stop niklowo-żelazowo-chromowy o temperaturze do 1600°F. Niezbędny w zastosowaniach wysokotemperaturowych i agresywnych środowiskach chemicznych. Kosztuje więcej, ale trwa znacznie dłużej.
Grzejnik kasetowy z materiałem osłony niewłaściwym dla środowiska operacyjnego to najszybsza droga do awarii. Jeśli Twój proces obejmuje nawet śladowe narażenie na chemikalia, środki czyszczące, lub podwyższona wilgotność, wznosząc się od 304 do 316L lub Incoloy to różnica pomiędzy grzejnikiem 6-miesięcznym a grzejnikiem 5-letnim. (Zobacz nasze porównanie wydajność grzejnika rurowego w porównaniu z grzejnikiem kasetowym aby uzyskać więcej informacji na temat wpływu wyboru osłony na wydajność elementu w przypadku różnych typów.)
5. Factor 4: Dopasowanie napięcia i ochrona przed wilgocią
Dwa dodatkowe czynniki, które po cichu niszczą grzałki kasetowe:
Niedopasowanie napięcia. Grzejnik kasetowy przeznaczony do poboru prądu jednofazowego 220 V 19% większy prąd przy napięciu 240 V — znacznie poza obrębem projektu. Moc wzrasta wraz z kwadratem stosunku napięcia: (240/220)² = 1,19 × moc znamionowa. To przegrzewa cewkę i spala element. Zawsze sprawdzaj napięcie zasilania w punkcie podłączenia pod obciążeniem, nie na panelu.
Wnikanie wilgoci. Grzejniki kasetowe przechowywane w wilgotnym środowisku lub instalowane w sprzęcie, w którym cykle zmywania pochłaniają wilgoć do izolacji MgO. Po włączeniu, wilgoć zamienia się w parę, wytwarzając ciśnienie wewnętrzne, które pęka izolację i powoduje natychmiastową awarię dielektryka. Rozwiązania obejmują hermetycznie uszczelnione wyjścia przewodów ołowianych, zalewanie silikonem na zakończeniu, oraz wstępne podgrzanie zmagazynowanych elementów przed pracą z pełną mocą.
6. When Off-the-Shelf Cartridge Heaters Aren’t Enough
Catalog cartridge heaters serve a purpose: standard diameters, standard lengths, standard lead configurations. But industrial applications rarely align neatly with catalog specifications. You might need:
- A 0.437″ diameter that no standard catalog carries
- A distributed wattage zone—high heat at the tip, lower along the body
- An internal thermocouple for closed-loop temperature control
- A 90° bent lead exit to clear an obstruction in the tooling
- A metric diameter for European-manufactured equipment
This is where custom cartridge heater manufacturing earns its premium. A manufacturer that supports OEM and ODM production with 40+ years of experience doesn’t just accept your drawing—they review your application and suggest improvements before cutting metal. W tym przedprodukcyjnym przeglądzie technicznym wykryto problem tolerancji dopasowania, niedopasowanie gęstości watów, lub problem materiału osłony before grzejnik jest zbudowany.
7. Jak określić niestandardową grzałkę kasetową
W przypadku prośby o wycenę niestandardowych grzejników kasetowych, przygotowanie tych szczegółów zapewnia dokładną specyfikację i pozwala uniknąć powtarzania się:
- Średnica i długość. Dokładny identyfikator i głębokość otworu — zmierz za pomocą miernika średnicy, nie zaciski
- Moc i napięcie. Wymagana moc cieplna i dostępne napięcie zasilania w miejscu przyłączenia
- Temperatura robocza. Temperatura, którą zobaczy osłona, nie tylko wartość zadana procesu
- Materiał otworu. Stal, aluminium, miedź, lub inny — wpływa na szybkość wymiany ciepła
- Środowisko. Wszelkie narażenie chemiczne, wilgoć, zmywanie, lub wibracje
- Konfiguracja leada. Prosty, zgięty, opancerzony, lub ze złączem
- Rysunek lub próbka. W przypadku wymiany uszkodzonego grzejnika, wyślij stary do inżynierii wstecznej
Dla kierowników obiektów zmęczonych wymianą uszkodzonych grzejników w połowie zmiany, inwestycja w odpowiednio dobraną, niestandardową grzałkę kasetową, która wytrzyma 3–5 lat, zapewnia niższy całkowity koszt posiadania niż wielokrotne kupowanie katalogowych grzejników, które przepalają się co 6 miesiące. Więcej informacji na temat oceny dostawców elementów grzejnych, przeczytaj nasz przewodnik dalej wybór producentów przemysłowych elementów grzejnych.
Jeśli masz do czynienia z powtarzającymi się awariami grzałek kasetowych lub potrzebujesz niestandardowych konfiguracji do formowania wtryskowego, ogrzewanie matrycy, lub sprzęt OEM, od ponad roku projektujemy i produkujemy rozwiązania grzewcze 40 lata. Prześlij nam wymiary otworów, szczegóły aplikacji, lub wadliwa próbka grzejnika — zapewnimy opracowane zgodnie z zaleceniami zalecenia.
