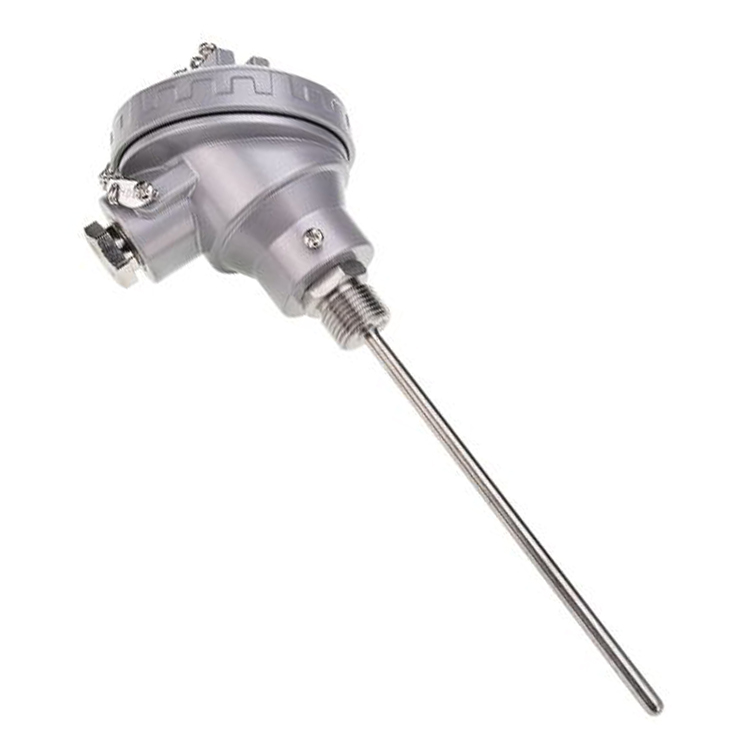

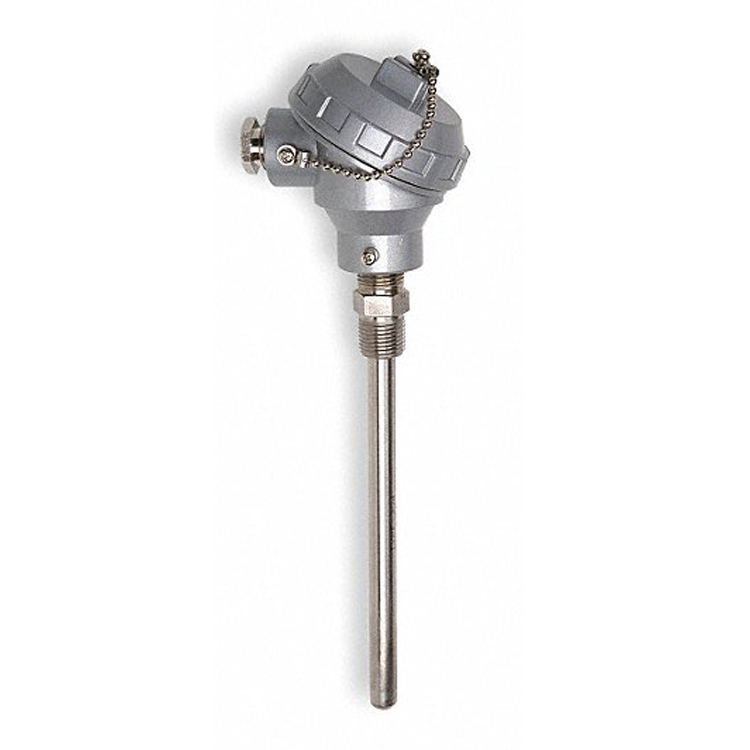

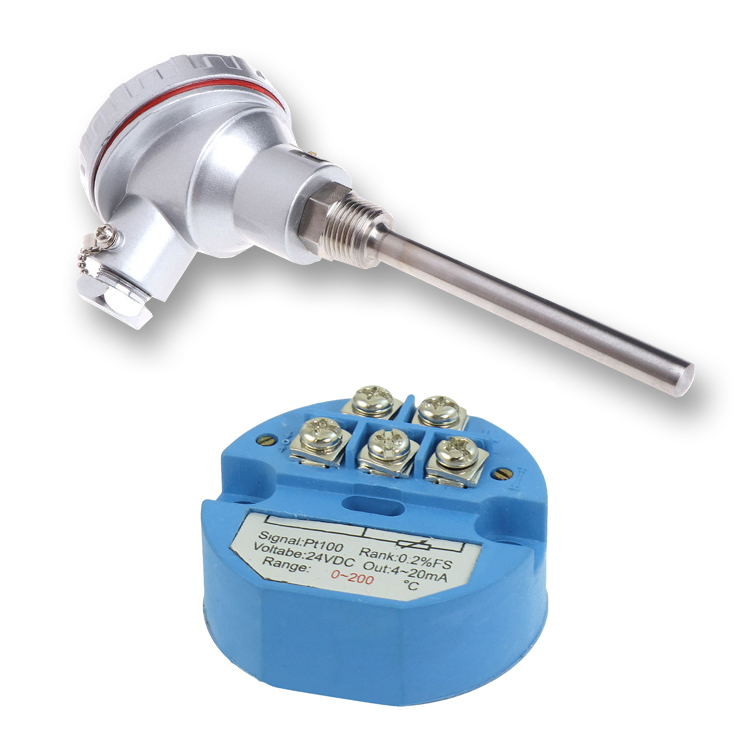

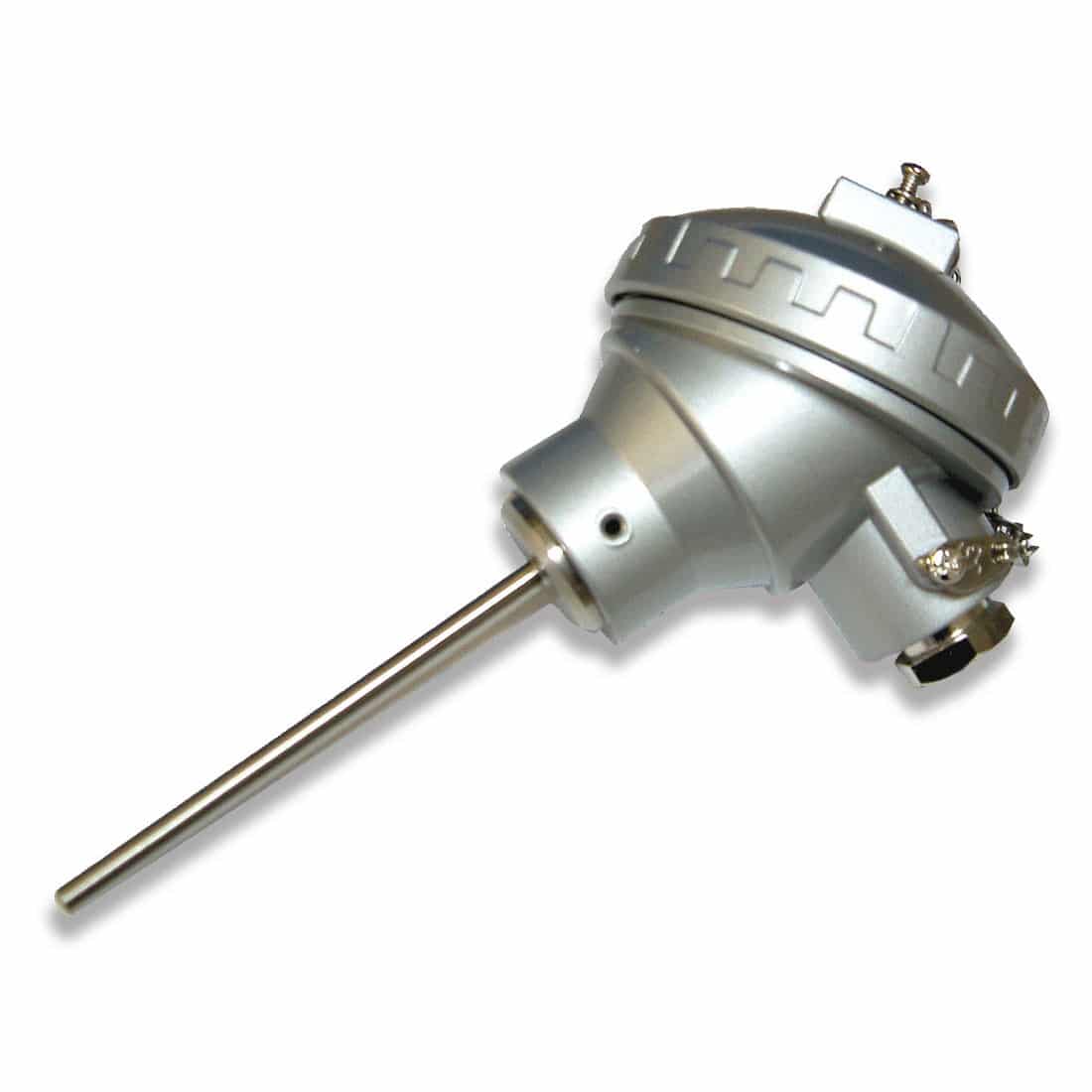

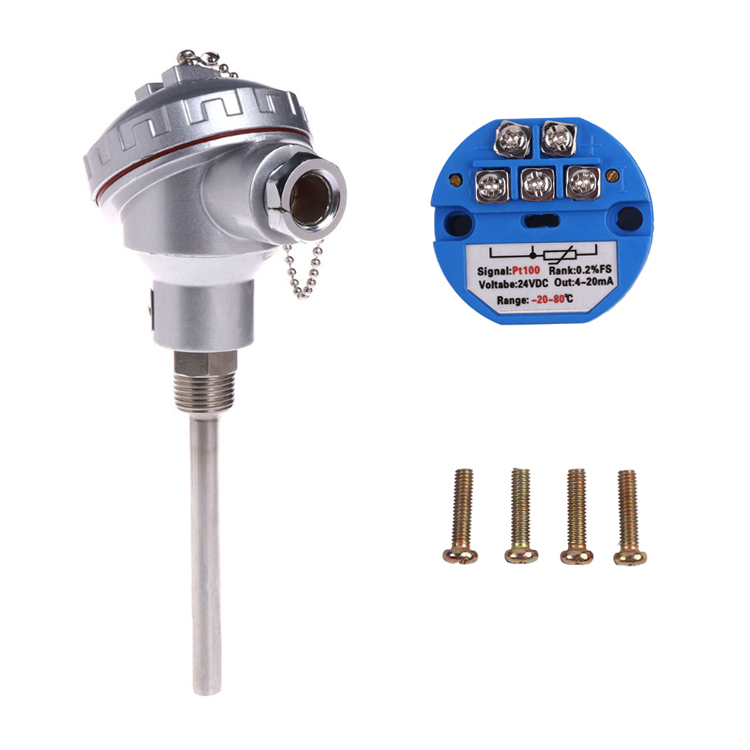

RTD PT100 Temperature Transmitter Sensor Module Thermal Resistance 4-20mA -50-100
A Temperature Transmitter Sensor is a combination of a temperature transmitter and a temperature sensor. It measures the temperature using a sensor and converts it into a standardized output signal using a transmitter.
Description
RTD PT100 Temperature Transmitter Sensor Module Thermal Resistance 4-20mA -50-100
An RTD Temperature Transmitter Sensor(Détecteur de température à résistance ou dispositif de température à résistance) est l'un des capteurs de température les plus utilisés aujourd'hui dans l'industrie. Aussi communément appelé PT100/PT1000, sa popularité est due à sa précision et à sa réponse, à des températures comprises entre -300 à + 600 ° C. La résistance thermique industrielle est utilisée comme capteur de mesure de température.
Il est généralement utilisé avec des instruments, enregistreurs, et régulateurs électroniques. Il peut directement mesurer ou contrôler le liquide, vapeurs, milieux gazeux et solides, dans divers processus de production de -200 °C à 600 °C. La température de la surface. Selon les réglementations nationales, les thermocouples fabriqués par notre entreprise, Conforme à la norme internationale CEI, numéro de graduation, résistance thermique au platine Pt100., et le numéro de graduation standard professionnel Cu50 résistance thermique en cuivre, deux types de montage, résistance thermique de type de conception unifiée.
Caractéristiques:
* Résistance platine originale importée (Pt100/Pt1000), bonne consistance;
* Précision de mesure à haute température et performances fiables;
* Paquet à deux couches, bonnes performances anti-vibrations;
* Haute résistance mécanique et bonne résistance à la pression. *
Installation de filetage de tuyau standard
Plage de mesure | -200~600°C |
Indice | Pt100 |
Niveau de précision | Classe A (±0,15°C+0,005|t|), Classe B (±(0.30°C+0,005|t|) |
Diamètre du tube de protection | F12 (diamètre extérieur spécial à préciser) |
Matériau du tube de protection | acier inoxydable 304,321,316 |
Câblage de résistance thermique | câblage à deux fils, câblage à trois fils, câblage à quatre fils. |
Temps de réponse thermique | T0,5 ≤ 45S (quand la température change progressivement, la sortie de la résistance thermique passe à 50% du changement, et le temps nécessaire est appelé temps de réponse thermique, exprimé par T0,5). |
Résistance thermique Pression nominale | fait généralement référence à la pression externe statique, qui peut être supporté par le tube de protection à température ambiante sans se casser. |
La profondeur minimale d'insertion de la résistance thermique | cela ne devrait pas être inférieur à 8-10 fois le diamètre extérieur du tube de protection (sauf produits spéciaux). |
Effet auto-échauffant de résistance thermique | Lors de la mesure du courant 5 mA à travers la résistance thermique, l'incrément de résistance mesuré est converti en une valeur de température ne dépassant pas 0.30 °C. |
Résistance thermique résistance d'isolation | La tension de test de la résistance d'isolation à température normale peut être n'importe quelle valeur de 10 ~ 100 V CC., la température ambiante est comprise entre 15 et 35 °C, et l'humidité relative ne doit pas dépasser 80 %. La valeur de la résistance d'isolation à température ambiante ne doit pas être inférieure à 100 MΩ.. |
Normes exécutives | Normes JB/T8622-1997 et JB/T8623-1997 |
