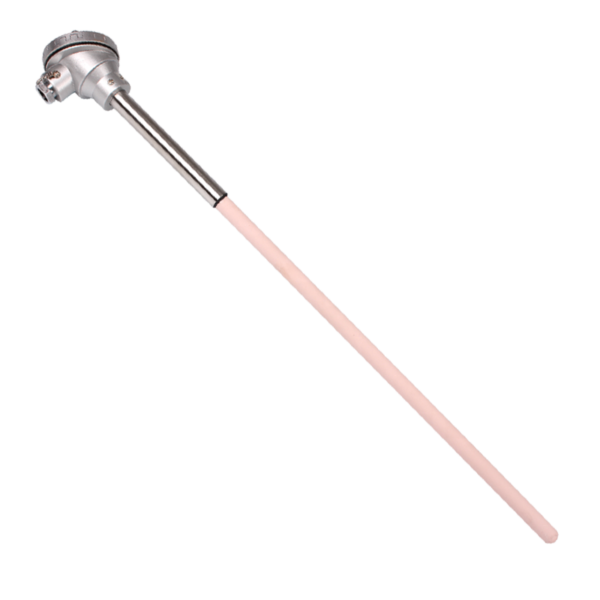

Temperatuuriandur S B R tüüp Platinum roodium termopaar
Kõrge täpsusega plaatinaroodium termopaar täpseks temperatuuri mõõtmiseks äärmuslikes keskkondades.
Kirjeldus
Temperatuuriandur S B R tüüp Platinum roodium termopaar
Tootekirjeldus
Termopaar on temperatuuri mõõtmise seade, mis koosneb kahest erinevast juhist, mis kontakteeruvad üksteisega ühes või mitmes punktis. See tekitab pinge, kui ühe punkti temperatuur erineb võrdlustemperatuurist ahela teistes osades. Termopaarid on mõõtmiseks ja juhtimiseks laialdaselt kasutatav temperatuuriandur, ja suudab ka temperatuurigradienti elektrienergiaks muuta. Kaubanduslikud termopaarid on odavad, vahetatavad, tarnitakse standardsete pistikutega, ja suudab mõõta laia temperatuurivahemikku. Erinevalt enamikust teistest temperatuuri mõõtmise meetoditest, termopaarid on isetoitel ja ei vaja välist ergastust.
pt-rh termopaari spetsifikatsioon1) S/B/R tüüpi plaatina roodium termopaar 2).traadi läbimõõt: 0.3 mm, 0.4 mm, 0.5 mm3).pikkus:can be customized as for customer’s requirement4).measuring range:0-1600 C5).fixed device:screw thread/flange6).terminal box: water-proof type, splash-proof type, anti-explosion type, connector typeTechnical Parameters of pt-rh thermocouple1).material: PtRh10-Pt, PtRh30-PrRh6, PtRh13-Pt2).use temperature:0-1300,0-16003).max temperature: 1800°C4).experiment temperature: 0-1600°C5).thermal response Time:≤120 s
Conductor material | Wire Calibration | Täpsus | |||
Class | Class | ||||
Täpsus | Temperatuuri vahemik(℃) | Täpsus | Temperatuuri vahemik(℃) | ||
Ni Cr-Ni Si | K | 1.5 or 0.4%t | -40-1000 | 2.5 or 0.75%t | -40-1000 |
Ni Cr Si-Ni Si | E | -40-1100 | -40-1200 | ||
NiCr-Konstantan | N | -40-800 | -40-800 | ||
Fe-Konstantan | J | -40-750 | -40-750 | ||
Cu-Konstantan | T | 1 or 0.4%t | -40-350 | 1.5 or 0.75%t | -40-350 |
Pt Rh 10-Pt | S | 1 or 1+t-1100×0.003 | 0-1600 | 1.5 or 0.25%t | 0-1600 |
PtRh 13-Pt | R | 0-1600 | |||
Pt Rh30-PtRh 6 | B | 600-1700 |
Spetsifikatsioon
Tootenimi | Plaatina roodium termopaar |
Tüüp | S/R/B |
Materjal | 99% kõrge temperatuuriga korundtoru, Või GH3039 kõrge temperatuuriga sulamist toru või SIC kaitsetoru |
Roostevabast terasest toru | OD φ22mm |
Keraamiline toru | OD φ16mm |
Traadi läbimõõt | 0.3mm, 0.4mm,0.5mm. |
Keraamiline toru OD | Kogupikkus | Keelekümbluse pikkus | Ühendustoru OD | Ühendustoru pikkus | Traadi läbimõõt |
16MM | 300MM | 150MM | 22MM | 150MM | 0.3MM |
16MM | 400MM | 250MM | 22MM | 150MM | 0.3MM |
16MM | 500MM | 350MM | 22MM | 150MM | 0.3MM |
16MM | 600MM | 450MM | 22MM | 150MM | 0.3MM |
16MM | 700MM | 550MM | 22MM | 150MM | 0.3MM |
16MM | 800MM | 650MM | 22MM | 150MM | 0.3MM |
16MM | 900MM | 750MM | 22MM | 150MM | 0.3MM |
16MM | 1000MM | 850MM | 22MM | 150MM | 0.3MM |

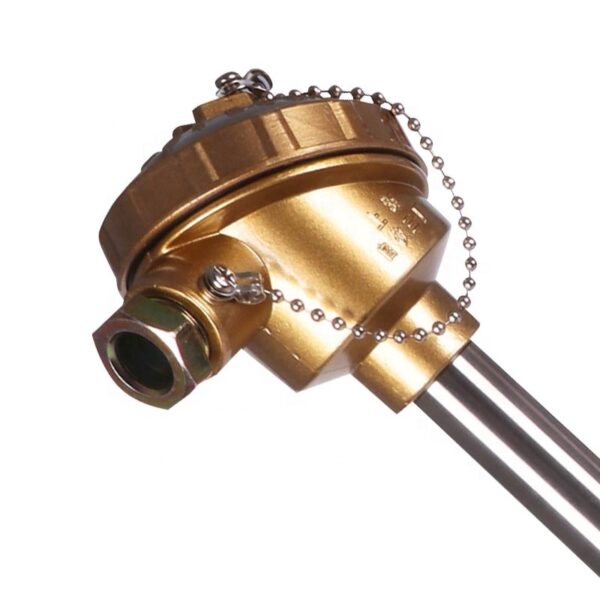

Üksikasjad Pildid
paigaldusjuhised
Pakkimine&Saatmine
Ettevõtte tutvustus
