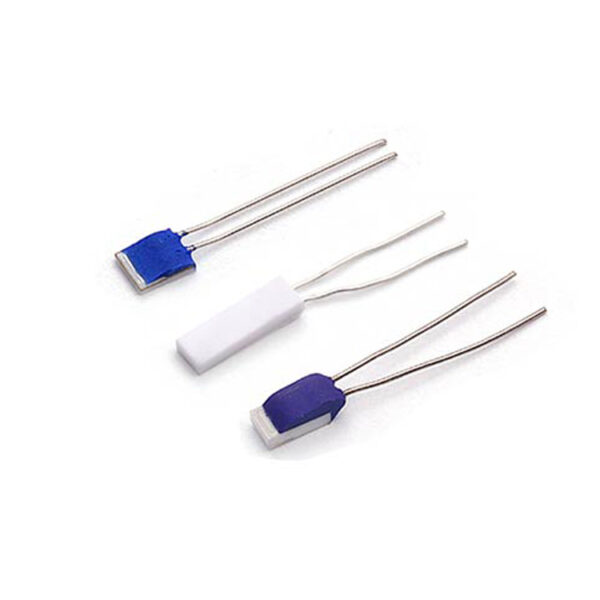

Heraeus High Accuracy Thin Film Element Class A PT100 For RTD Sensor
High Accuracy Thin Film Element is a temperature sensor that uses a thin metal layer deposited on a substrate.
Kirjeldus
Heraeus High Accuracy Thin Film Element Class A PT100 For RTD Sensor
Tootekirjeldus
Õhukese kilega plaatina soojustakistuskiip on epohhiloova temperatuurianduri väljatöötamise toode. Kasutades kõige kaasaegsemaid kõrgtehnoloogilisi meetodeid, nagu laserpihustus, mikrofotograafia ja trükilitograafia. Takistuse väärtus on digitaalse trimmimise viisil peenhäälestatud, tagades seega kõige täpsema takistuse
Tehniline kirjeldus
● Product performance meets the standards of IEC751-1995 and JIS1604,●Temperature coefficient R100/R0=1.3851.● After strictly picking up and indicating the exact value of each element at 0 centigrade.● Film Pt thermal resistance element with ceramic and platinum specially made to maintain excellent stability under high temperature, sobib kasutamiseks -70 C ~ 6OO temperatuur. Plaatinakile pritsitakse laseriga keraamika pinnale, thus the thin film platinum thermistor element has good anti vibration and anti shock properties.● The surface of the film is covered with ceramics, nii et element talub kõrget pinget ja on hea isolatsiooniga.
Funktsioonid:
1.kiire termilise reaktsiooniga, reducing dynamic error.2.small diameter, no limit on length.3.high measuring accuracy4.imported film resistor with high reliability and stability
Spetsifikatsioon
●Temperatuurikoefitsient: TCR = 3850 ppm/K
●Temperatuurivahemik: B klass: -70 C -600 C klass A: -50 C, -300, 1/3FROM: 0—150 kraadi C
●Traat: plaatinaga kaetud nikkeltraat
●Spetsifikatsioon: SINU ÜKS 60751 (vastab standardile IEC751)
●Suurus: 2.3mm * 2.1mm x 0,9 mm (pikk x lai x kõrge) joone pikkus 10 mm
● Pikaajaline stabiilsus: R0 triiv on väiksem kui 0.04% (500 kraadid C, 1000 tundi hiljem)
●Anti vibratsiooni hinne: vähemalt 40g kiirendus (10-2000Hz)
●Isolatsioonitakistus: > 100M Omega, 20 kraadi, > 2M Omega, 500 C
●Impact hinne: vähemalt 100g kiirendus (pärast lainet 8,5 mS)
●Ise soojuskoefitsient: 0.4K / mW (0 C)
●Reageerimisaeg: vesi @0,4m/s t0,5=0,05S t0,9=0,15S õhk @2m/s t0,5=3,0S t0,9=10,0S
●Keskkonnatingimused: seda saab kasutada ainult kuivas keskkonnas, kui see on kaitsmata
●Mõõtevool: PT100 0.3- maksimaalselt 1 mA
Täpsus | Hälbe viga | Hälbe takistus(0 °C) | (a)(Ohm/Oom/deg.C) |
1/3B | +/-(0.1+0.0017t) | +/-0.04 Ohm | 0.003851+/-0.000004 |
A | +/-(0.15+0.002t) | +/-0.06 Ohm | 0.003851+/-0.000005 |
B | +/-(0.3+0.005t) | +/-0.12 Ohm | 0.003851+/-0.000012 |
2B | +/-(0.6+0.01t) | +/-0.25 Ohm | 0.003851+/-0.000024 |
