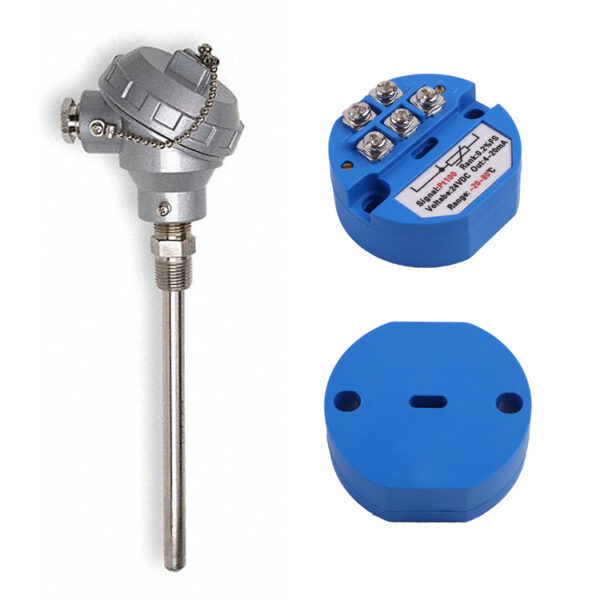

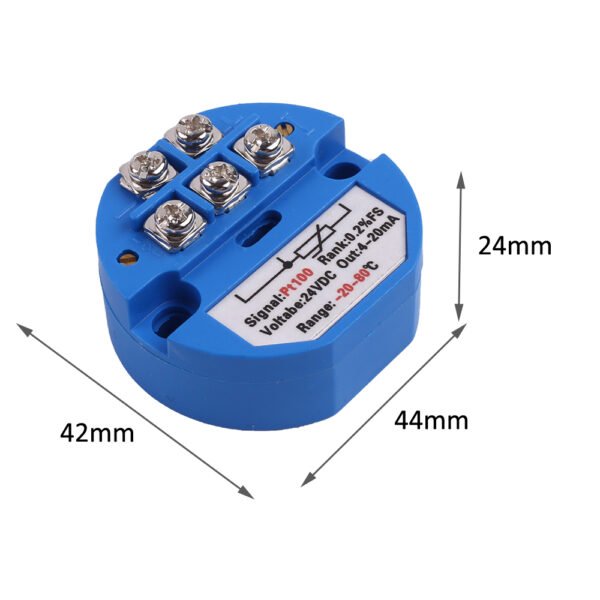

PT100 Temperature Sensor Probe Transmitter -50-100C Output 4-20mA 24VDC
A Temperature Sensor Probe Transmitter is a device that combines a temperature sensor, a probe, and a transmitter to provide accurate temperature measurements.
Beschreibung
PT100 Temperature Sensor Probe Transmitter -50-100C Output 4-20mA 24VDC
Ein RTD-Temperaturtransmitter (Widerstandstemperaturdetektor oder Widerstandstemperaturgerät) ist heute einer der am weitesten verbreiteten Temperatursensoren in der Industrie. Auch allgemein als PT100/PT1000 bezeichnet, Seine daraus resultierende Popularität ist auf seine Genauigkeit und Reaktionsfähigkeit zurückzuführen, bei Temperaturen dazwischen -300 Zu + 600 ° C. Als Temperaturmesssensor wird ein industrieller Wärmewiderstand verwendet.
Es wird normalerweise mit Instrumenten verwendet, Rekorder, und elektronische Regler. Es kann Flüssigkeit direkt messen oder steuern, dampfförmige und gasförmige Medien und Feststoffe, in verschiedenen Produktionsprozessen ab -200 °C bis 600 °C. Die Temperatur der Oberfläche. Gemäß den nationalen Vorschriften, Die von unserem Unternehmen hergestellten Thermoelemente, Erfüllen Sie die internationale IEC-Norm mit der Graduierungszahl Pt100 für den thermischen Widerstand von Platin, und der professionellen Standard-Graduierungszahl Cu50 Kupfer-Wärmewiderstand, zwei Arten der Montage, Einheitlicher Wärmewiderstand des Designtyps.
Merkmale:
* Importierter Original-Platinwiderstand (Pt100/Pt1000), gute Konsistenz; * Hohe Temperaturmessgenauigkeit und zuverlässige Leistung; * Zweischichtiges Paket, gute Antivibrationsleistung; * Hohe mechanische Festigkeit und gute Druckbeständigkeit. * Standard-Rohrgewindeinstallation
Messbereich | -200~600°C |
Index | Pt100 |
Genauigkeitsstufe | Class A (±0,15°C+0,005|T|), Klasse b (±(0.30°C+0,005|T|) |
Durchmesser Schutzrohr | F12 (Sonderaußendurchmesser bitte angeben) |
Schutzrohrmaterial | Edelstahl 304,321,316 |
Wärmewiderstandsverkabelung | Zweidrahtverkabelung, Dreileiterverkabelung, Vierleiterverkabelung. |
Thermische Reaktionszeit | T0.5 ≤ 45S (wenn sich die Temperatur schrittweise ändert, der Ausgang des thermischen Widerstandes ändert sich zu 50% der Veränderung, und die benötigte Zeit wird thermische Reaktionszeit genannt, ausgedrückt durch T0,5). |
Wärmewiderstand Nenndruck | generally refers to the static external pressure, denen das Schutzrohr bei Raumtemperatur standhält, ohne zu brechen. |
Die minimale Einstecktiefe des Wärmewiderstands | es sollte nicht weniger als sein 8-10 Zeiten des Außendurchmessers des Schutzrohrs (außer bei Sonderprodukten). |
Selbsterwärmungseffekt des thermischen Widerstands | Bei der Messung des Stroms 5mA durch den thermischen Widerstand, Der gemessene Widerstandszuwachs wird in einen Temperaturwert von maximal umgerechnet 0.30 °C. |
Wärmewiderstand, Isolationswiderstand | Die Prüfspannung des Normaltemperatur-Isolationswiderstands kann ein beliebiger Wert von 10–100 V Gleichstrom sein, the ambient temperature is in the range of 15~35°C, und die relative Luftfeuchtigkeit sollte nicht mehr als 80 % betragen. Der Isolationswiderstandswert bei Raumtemperatur sollte nicht weniger als 100 MΩ betragen. |
Executive-Standards | Standards JB/T8622-1997 und JB/T8623-1997 |
